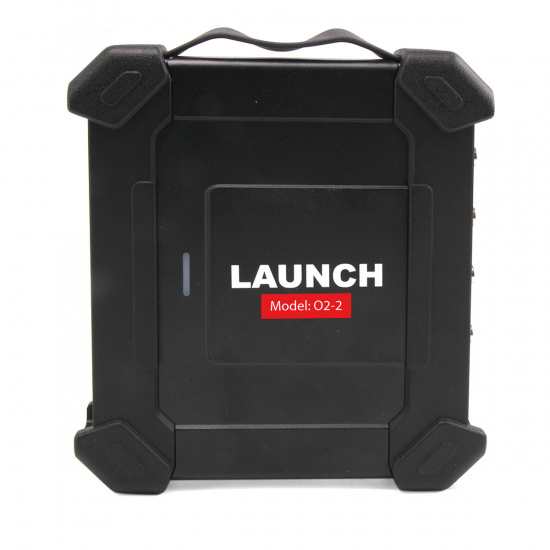

Четырехканальный осциллограф Scope box O2-2 Launch LNC-096

Scope Box O2-2 - обновленная версия 4-х канального осциллографа Scope Box от компании Launch. O2-2 претерпел небольшие изменения по железу, в остальном он полностью идентичен предыдущей модели O2-1. Осциллограф O2-2 является дополнительный модулем для диагностических сканеров Launch серии PRO и PAD. С его помощью вы проведете диагностику на более глубоком уровне автомобильных датчиков, шин связи, исполнительных механизмов и т.п. Использование данного модуля позволит вам расширить функционал вашего сканера и быстрее находить неисправности.

Функциональные возможности:
Множественные автомобильные тесты, которые включают в себя проверку цепей, датчиков, исполнительных механизмов, тесты зажигания и многое другое
Записывает и воспроизводит данные формы сигналов высокого разрешения для анализа
Функция увеличения / уменьшения для просмотра точных деталей
Функция самокалибровки оптимизирует путь прохождения сигнала осциллографа для достижения максимальной точности измерения
Передача данных через USB на внешние устройства, такие как ноутбук, планшет и т. д.

Особенности:
Содержит интегрированную библиотеку стандартных сигналов
Автоматическая настройка формы волны на всех 4 каналах
Каждый канал может работать автономно, обеспечивая чистый сигнал без помех
Качественные BNC-разъемы
Простой и понятный интерфейс на русском языке
Возможность ввода имен и символов, непосредственно путем нажатия на виртуальную клавиатуру, эта операция упрощает процесс и способствует повышению эффективности до 90%
Содержит набор стандартных адаптеров зажигания
Включает предварительный выбор настроек зажигания
Чрезвычайно быстрый захват «сбоев» с помощью расширенных триггеров
Встроенный генератор прямоугольных сигналов гарантирует проверку точности и калибровки
Все сохраненные формы сигналов могут быть записаны, сохранены и распечатаны
Доступ к 23 вариантам автоматических измерений, которые отображаются на одном экране для удобного переключения
Функция включения одной клавиши позволяет захватывать конкретную форму сигнала, что делает процесс на 70% более эффективным по сравнению с другими осциллографами
Полоса пропускания 20 МГц
Буферная память до 50 МБ
Точность постоянного тока +/- 1%

Совместимость осциллографа Scope box O2-2 со сканерами Launch
Осциллограф Launch Scope box O2-2 работает со след. сканерами Launch:
Серия PRO: X431 PRO v4.0, X431 PRO v5.0, X431 IMMO PRO v5.0, X431 PRO 3 V4.0, X431 PRO 3 V5.0, X431 PRO 5 Smartlink (для подключения к этой серии сканеров, кроме X431 V5.0, вам понадобиться переходник USB типа А/micro USB или Type C в зависимости от конфигурации сканера, в комплект переходник не входит)
Серия PAD: X431 PADV, X431 IMMO PADV, X431 PADVII

Совместимость осциллографа Scope box O2-2 с планшетами на os Android
Осциллограф Launch Scope box O2-2 стабильно работает с планшетами:
На базе ОС Android 7 версии и выше
Разрешение экрана планшета должно быть не ниже 1280*800
Для подключения осциллографа к планшетам вам понадобиться переходники с USB типа А на micro USB или Type C.

Технические характеристики:
Каналы: 4
Типы сигналов: DC, AC
Диапазон частот: 100 МГц
Время нарастания фронта: ≤ 3.5 нс (стандартно)
Максимальная частота дискретизации: 1 ГГц (4 канала)
Входное сопротивление: 1 МОм ± 1.5%
Глубина памяти: 50 млн. выборок (4 канала)
Вертикальное разрешение: 8 бит
Точность усиления DC: ± 3%
Горизонтальная шкала: 5 мВ ~ 10 В
Горизонтальное смещение: ± 2.5 В (делитель щупа X1, < 500 мВ/дел); ± 120 В (делитель щупа X1, ≥ 500 мВ/дел)
Режим инвертирования: Поддерживается
Временная развертка: 50 нс ~ 1кс (1 канал), 100 нс ~ 1кс (2 канала), 200 нс ~ 1кс (4 канала)
Точность развертки: 20 ppm
Детектирование сигналов шины: CAN, LIN
Тип синхронизации: Фронт, ширина импульса
Режим синхронизации: Стандартный, автоматический, одиночный
Привязка синхронизации: DC, шумоподавление
Диапазон уровня срабатывания: ± 10 дел
Формат отображения: YT, масштабирование, прокрутка
Режим прокрутки: 200 ~ 1000 с/дел
Функции преобразования (MATH): сложение, вычитание, умножение деление, БПФ
Автоматическая настройка: Поддерживается
Кол-во автоматически измеряемых сигналов: 23
Курсор: Горизонтальный / вертикальный
Интерфейс питания: USB-разъем, разъем питания DC IN
Интерфейс данных: USB
Совместимая ОС: Android
Тестируемые автомобильные компоненты: Цепи, датчики, исполнительные механизмы, система зажигания
Рабочая температура: 0 ~ 50 ℃
Температура хранения: -20 ~ 60 ℃

Комплектация:
Основной блок 4-х канального осциллографа
Тестовый кабель HT30 - 4 шт.
Пробник зажигания
Делитель 20:1 - 2 шт.
Игольчатые щупы
Кабель питания от АКБ
Зажимы "крокодил" - 4 шт.
Щупы мультиметра - 4 шт.
USB-кабель
Инструкция пользователя и упаковочный лист
Пластиковый кейс
