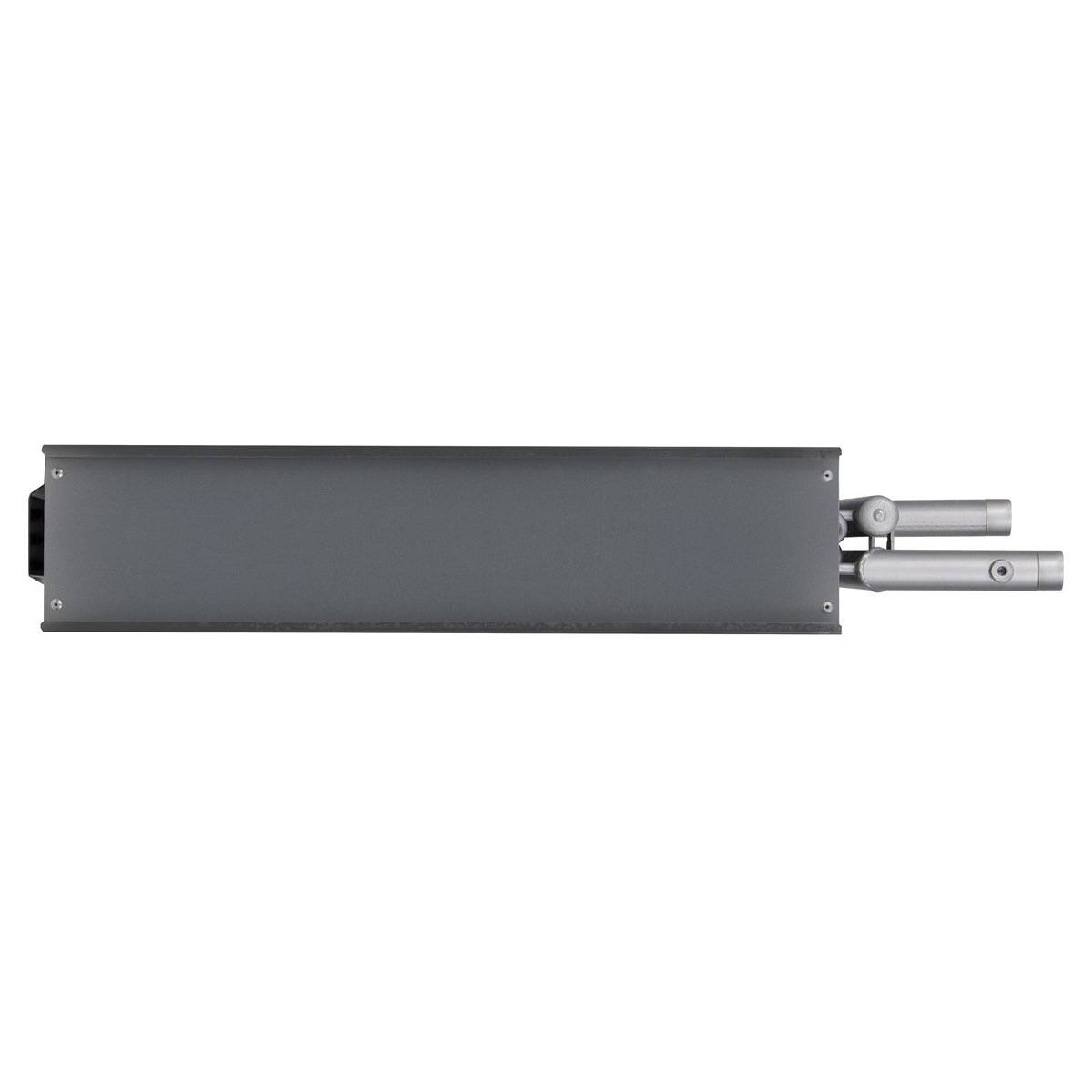

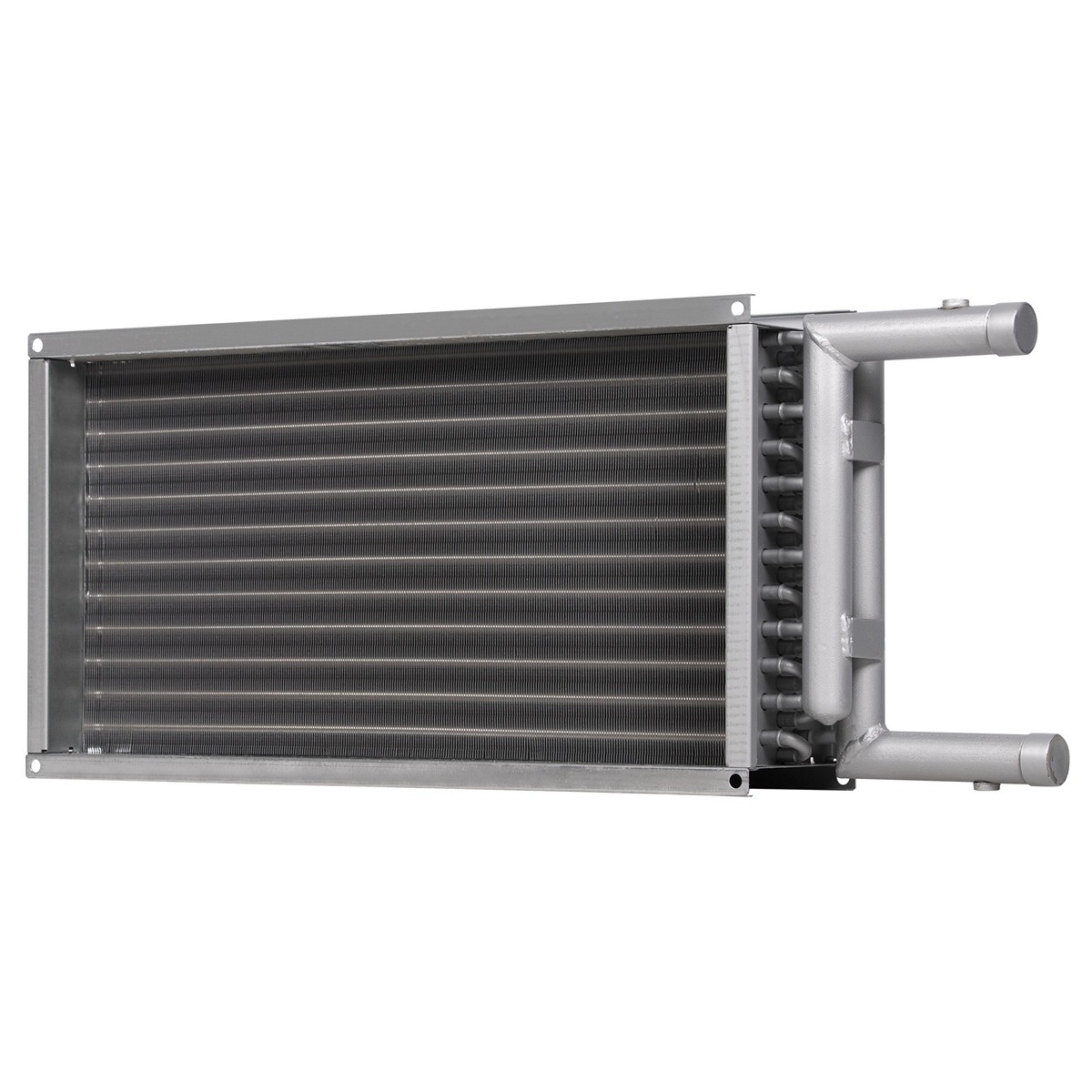

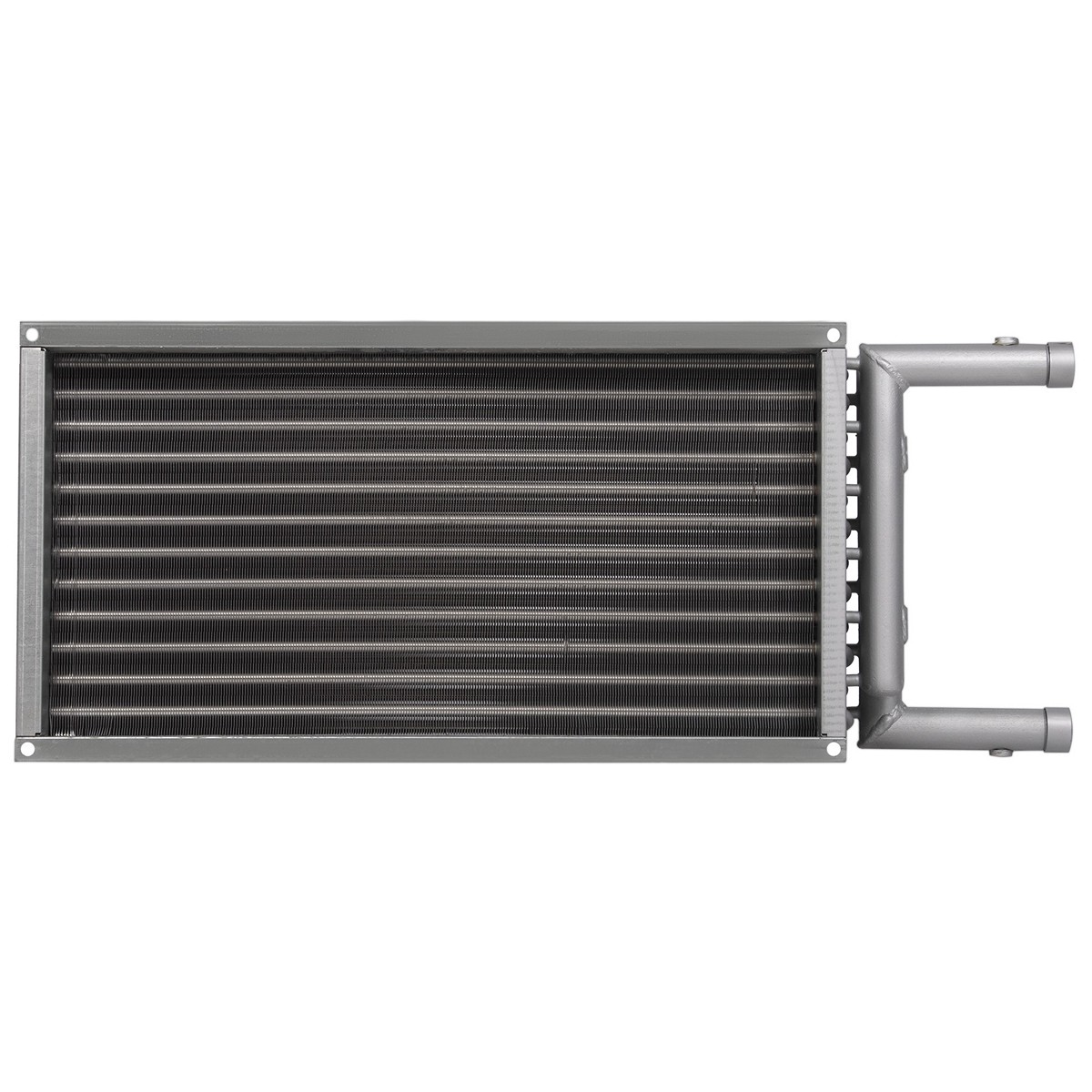

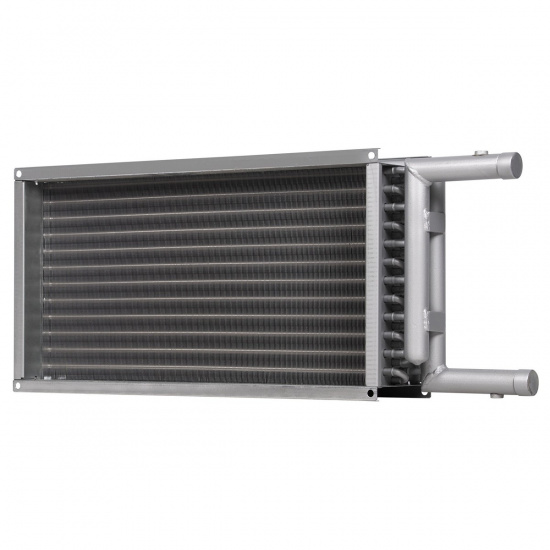

Водяной нагреватель для прямоугольных каналов WHR 300*150-2 SHUFT WHR 300x150-2
Описание
Водяной нагреватель WHR предназначен для нагрева воздуха в канальных системах вентиляции. Нагреватель устанавливается непосредственно в канал. В качестве теплоносителя могут использоваться как вода, так и незамерзающие смеси.
Конструкция
В водяном нагревателе используемый шаг оребрения составляет 2,1 мм., вместо общепринятого (для наборных систем вентиляции) 2,5 мм., что позволило существенно увеличить теплоотдачу, при этом не существенно увеличивается сопротивление теплообменника и оптимизируются массогабаритные показатели.
Корпус воздухонагревателя изготавливается из оцинкованного стального листа. Поверхность теплообмена изготавливается из медных труб, механически расширенных на ребрах в виде пластин.
Пластины имеют волнистую форму, что позволяет увеличить поверхность теплообмена. Пайка калачей осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей обогревателя.
Максимальная рабочая температура 150°C, максимальное давление 16 бар.
Воздухонагреватель испытан на герметичность при давлении 24 бар.
Преимущества
- Прочный корпус из оцинкованной стали.
- Шаг оребрения 2,1 мм.
- Устанавливается непосредственно в канал.
- Медно-алюминиевый теплообменник.
Сертификат:
Декларация соответствия ТР ТС.
Гарантия — 12 месяцев
Схема подключения
Характеристики
Гарантийный срок - 12 мес
Серия - WHR
Страна производства - РОССИЯ
Цвет корпуса - Серый
Материал теплообменника - Медно-алюминиевый
Материал корпуса - Оцинкованная сталь
Тип нагревательного элемента - Медно-алюминиевый теплообменник с механически расширенными трубами
Срок службы - 10 лет
Хладагент - Нет
Внутренний объем - 0.55 л
Сечение - Прямоугольное
Вид аксессуара - Нагреватель водяной
Макс. расход воздуха - 500 м3/час
Мин. расход воздуха - 200 м3/час
Расход воды - 0,36 м3/час
Шаг оребрения теплообменника - 2.1 мм
Вес товара (нетто) - 2.73 кг
Высота товара - 15 см
Глубина товара - 46 см
Ширина товара - 18 см
Регулировка температуры - Да (при использовании терморегулятора)
Регулировка скорости вращения вентилятора - Нет
Вариант размещения - Вертикальное/Горизонтальное
Макс. потребляемая мощность, Вт - 9.22 Вт
Типоразмер - 300150 мм
Макс. температура жидкости - 150 °С

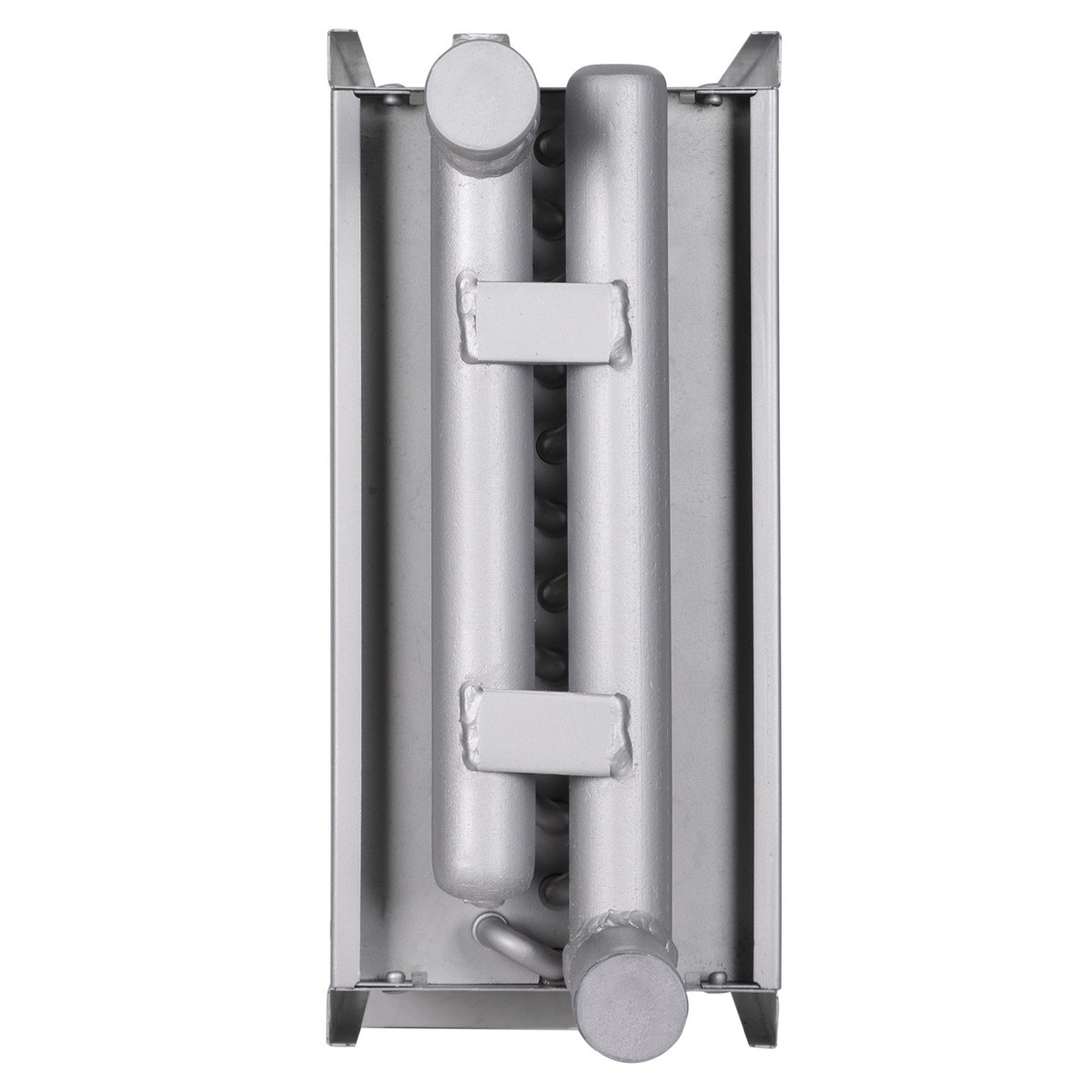

Вход/выход теплообменника - 1 (внешняя) дюйм

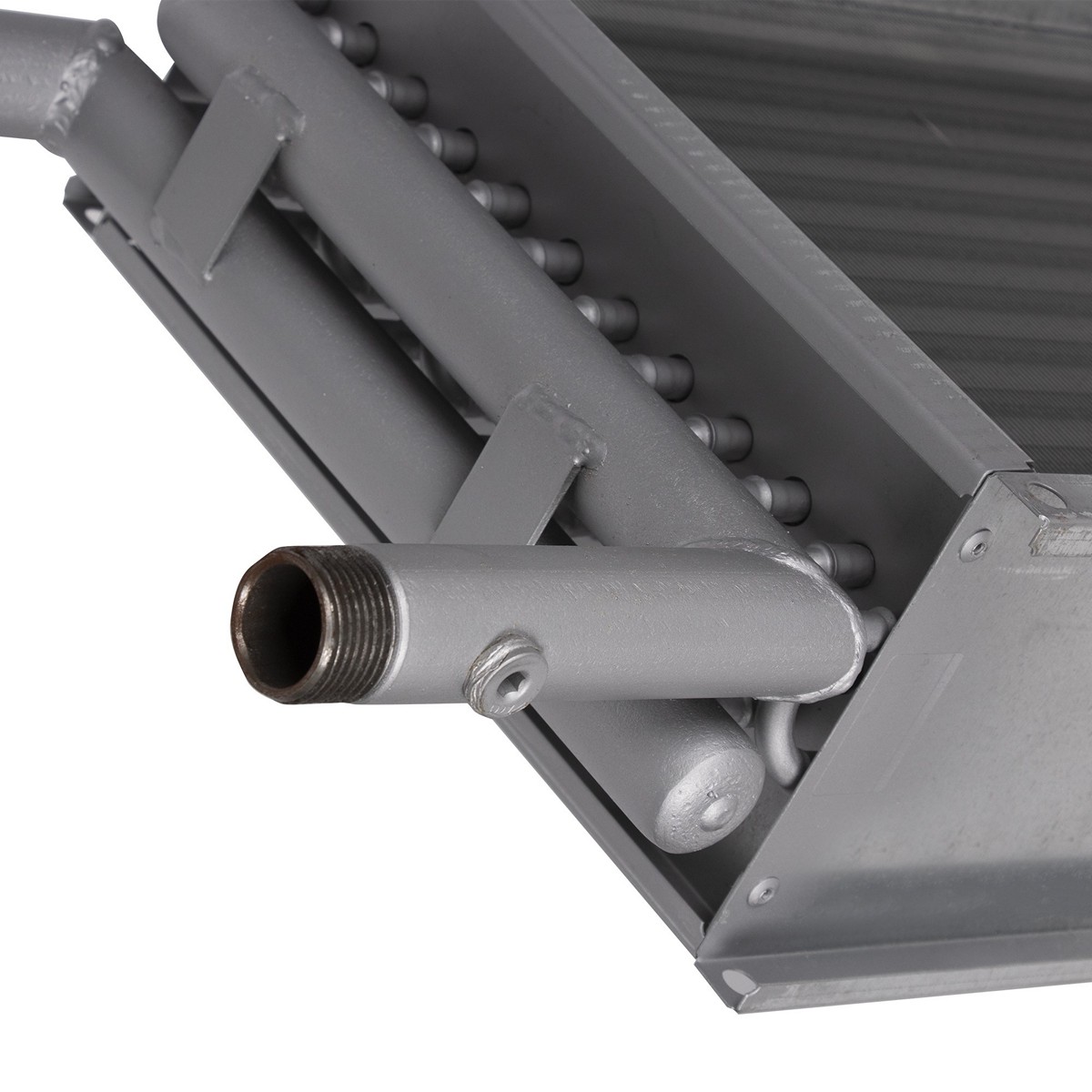

Резьба присоединения - 1 (внешняя) дюйм
Мощность нагревателя - 8.7 кВт
Макс. потребляемая мощность, кВт - 9.22 кВт
Область применения - Полупромышленное оборудование
Применение и соответствие - Нагрев воздуха в системах вентиляции и воздушного отопления
Вид канала - Прямоугольный
Тип теплоносителя - Вода
Пульт управления в комплекте - Нет
Количество в упаковке - 1
Каплеуловитель - Нет
Отвод конденсата - Нет
Вес товара с упаковкой (брутто) - 3.58 кг
Высота упаковки товара - 15 см
Глубина упаковки товара - 19.5 см
Ширина упаковки товара - 52 см
Защита от перегрева - Да
Защита от замерзания - Нет
