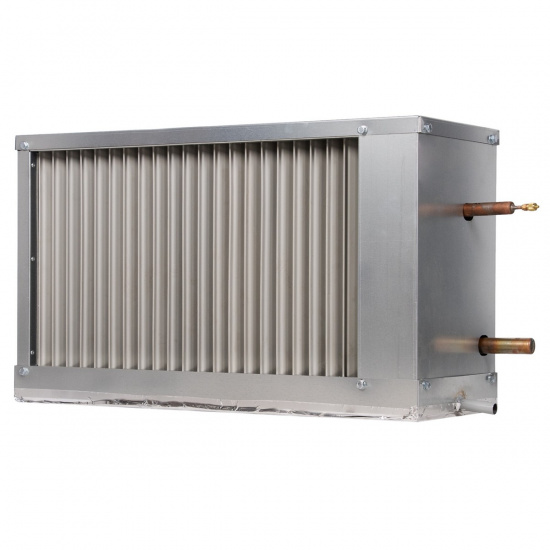

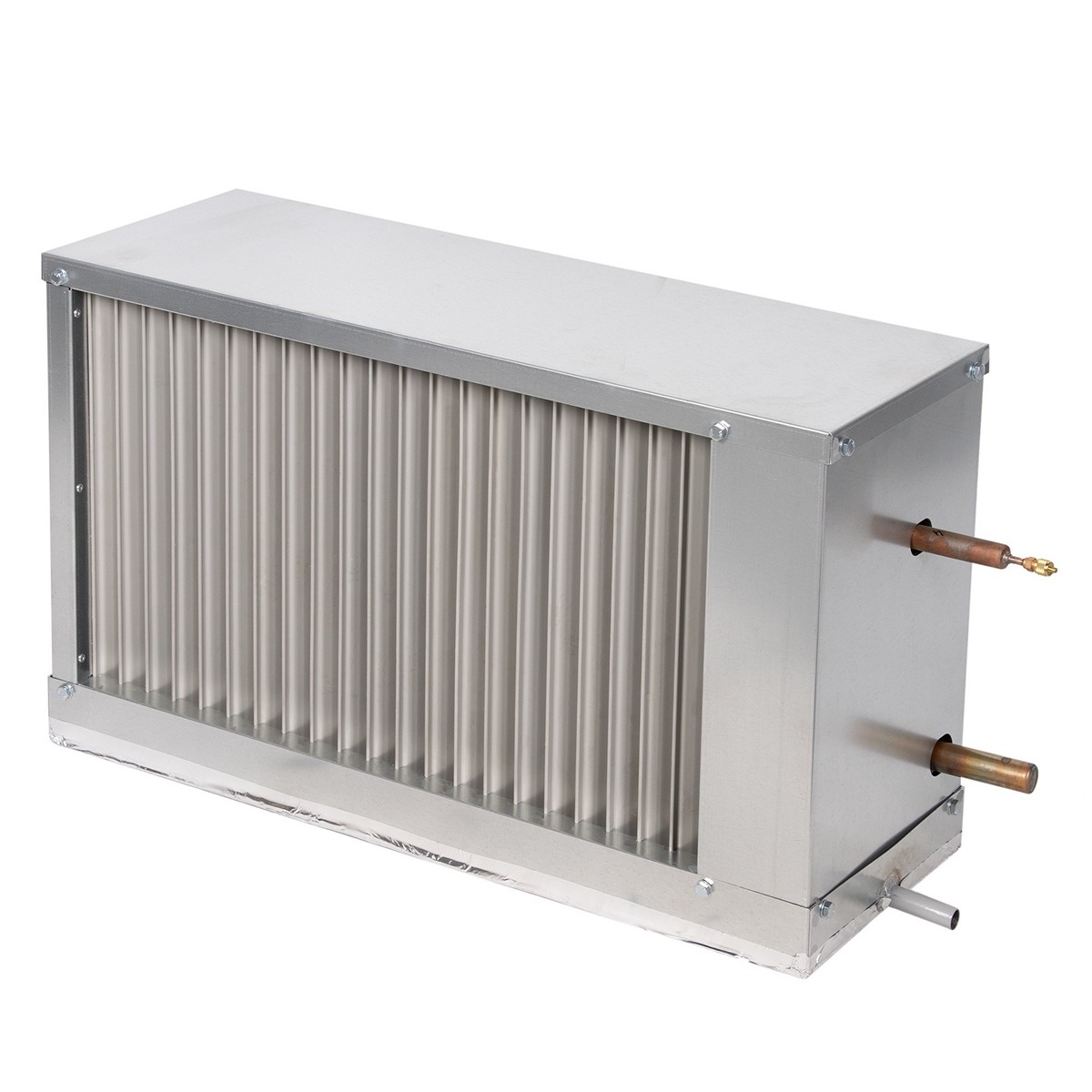

Охладитель фреоновый Shuft для прямоугольных каналов WHR-R 900*500-3 SHUFT WHR-R 900x500-3
Фреоновые воздухоохладители SHUFT серии WHR-R предназначены для охлаждения воздуха в канальных системах вентиляции и кондиционирования. Охладители устанавливаются непосредственно в канал. В качестве хладагентов в охладителях используются незамерзающие смеси и фреон. Корпус охладителей выполнен из оцинкованного стального листа.
Трехрядный теплообменник изготавливается из медных труб с алюминиевым оребрением. Шаг оребрения составляет 2,1 мм. Для увеличения теплоотдачи трубы механически расширены и тем самым жестко соединены с оребрением. Пайка калачей теплообменников осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей. Максимальное рабочее давление — 16 бар.

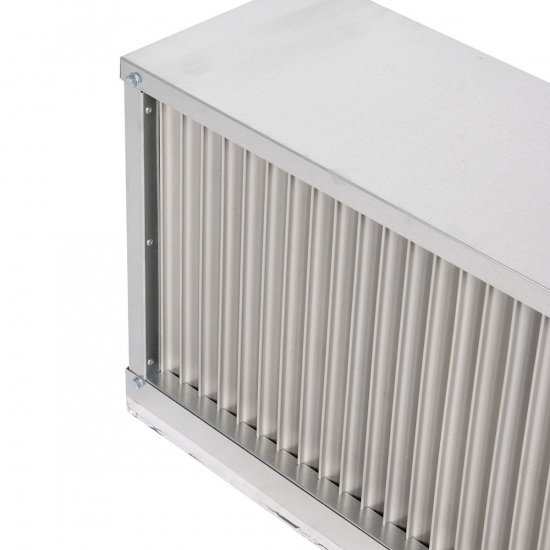

Все воздухоохладители испытаны на герметичность при давлении 24 бар. Блок каплеуловителя изготовлен из отрезков пластикового профиля шириной 100 мм, установленных с шагом 33 мм по всей ширине теплообменника. Пластиковый профиль имеет специальное криволинейное сечение, что позволяет задерживать капли влаги при прохождении воздуха через теплообменник и блок каплеуловителя. Влага стекает и скапливается в поддоне из оцинкованной стали с патрубком для отвода конденсата. Наружная поверхность поддона покрыта теплоизолирующим материалом.
Подвод хладагента в стандартном исполнении — слева по ходу движения воздуха.
Характеристики
Гарантийный срок - 12 мес
Серия - WHR-R
Страна производства - РОССИЯ
Материал теплообменника - Медно-алюминиевый
Материал корпуса - Оцинкованная сталь
Тип нагревательного элемента - Медно-алюминиевый теплообменник с механически расширенными трубами
Срок службы - 10 лет
Хладагент - R22, R410A, R507, R404A, R134a
Макс. расход воздуха - 4365 м3/час
Мощность теплообменника - 21.3 кВт
Расход воды - 3,7 м3/час
Скорость воздуха в воздухонагревателе - 2.7 м/с
Температура воздуха после теплообменника - 18 °С
Гидравлическое сопротивление теплообменника - 31 кПа
Аэродинамическое сопротивление теплообменника - 60 Па
Шаг оребрения теплообменника - 2.1 мм
Вес товара (нетто) - 37.6 кг
Высота товара - 59 см
Глубина товара - 126.5 см
Ширина товара - 31.6 см
Вариант размещения - Горизонтальное
Напряжение электропитания, В - 220 - 380 В
Макс. напор - 60 Па
Макс. потребляемая мощность, Вт - 23600 Вт
Типоразмер - 900500 мм
Макс. рабочее давление - 60 Па
Вход/выход теплообменника - 1 (внешняя) дюйм
Мощность нагревателя - 23.6 кВт
Диаметр патрубка для отвода конденсата - 20 мм
Область применения - Полупромышленное оборудование
Вид канала - Прямоугольный
Каплеуловитель - Да
Отвод конденсата - Да
Вес товара с упаковкой (брутто) - 37.9 кг
Высота упаковки товара - 63 см
Глубина упаковки товара - 35 см
Ширина упаковки товара - 133 см
