Код товара
00-00003863
Единица измерения
шт
Артикул
OMT40S
Производитель
Ombra
Описание

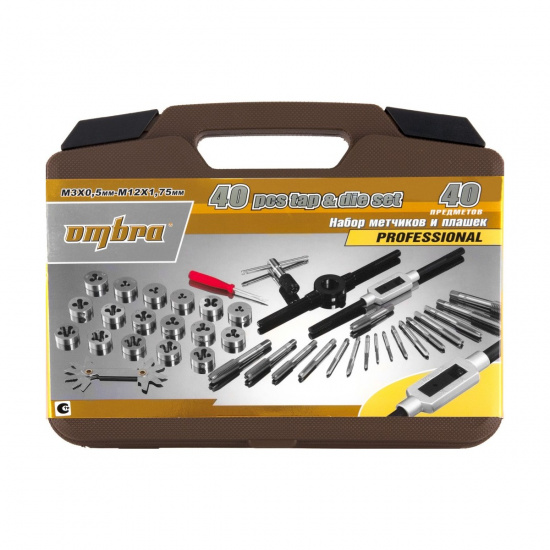

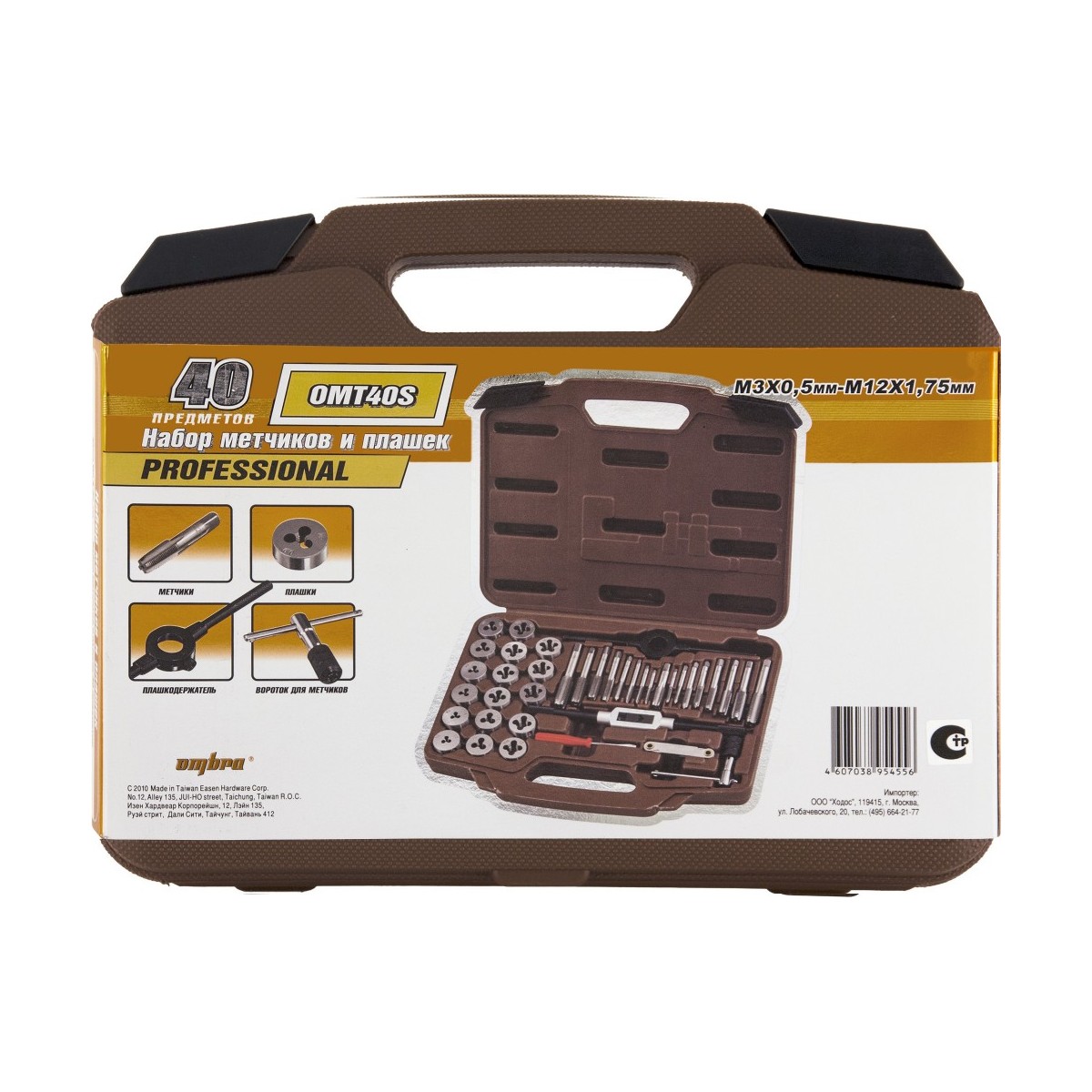

Набор инструмента OMBRA предназначен для восстановления поврежденных и нарезания внутренних и наружных резьб размерами: M3х0.5, M3х0.6, M4х0.7, M4х0.75, M5х0.8, M5х0.9, M6х0.75, M6х1.0, M7х0.75,M7х1.0, M8х1.0, M8х1.25, M10х1.25, M10х1.5, M12х1.5, M12х1.75, 1/8NPT27. Режущие инструменты выполнены из высокоуглеродистой инструментальной стали твердостью HRC 40-55 и не предназначены для первичной обработки резьбовых поверхностей высокоуглеродистых сталей, металлов и материалов, сопоставимых по твердости.
Спецификация
Метчик M3x0.5
Метчик M3x0.6
Метчик M4x0.7
Метчик M4x0.75
Метчик M5x0.8
Метчик M5x0.9
Метчик M6x0.75
Метчик M6x1.0
Метчик M7x0.75
Метчик M7x1.0
Метчик M8x1.0
Метчик M8x1.25
Метчик M10x1.25
Метчик M10x1.5
Метчик M12x1.5
Метчик M12x1.75
Метчик 1/8NPT27
Плашка M3x0.5
Плашка M3x0.6
Плашка M4x0.7
Плашка M4x0.75
Плашка M5x0.8
Плашка M5x0.9
Плашка M6x0.75
Плашка M6x1.0
Плашка M7x0.75
Плашка M7x1.0
Плашка M8x1.0
Плашка M8x1.25
Плашка M10x1.25
Плашка M10x1.5
Плашка M12x1.5
Плашка M12x1.75
Плашка 1/8NPT27
Держатель для метчиков (М3-М12)
Вороток для метчиков Т-образный
Плашкодержатель (25 мм)
Отвертка
Набор резьбомерный

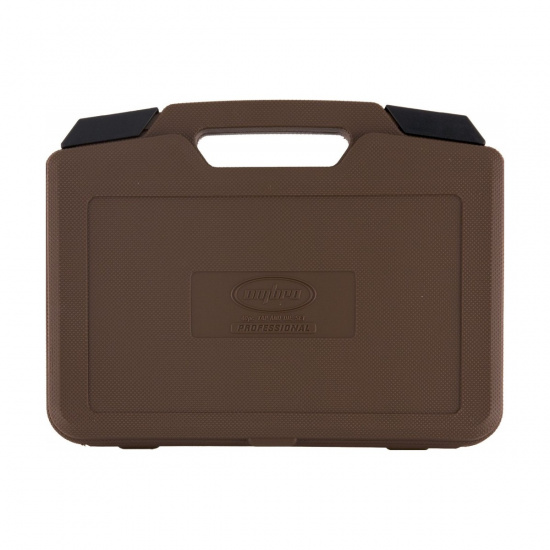

Пластиковый кейс
Как использовать
Набор предназначен для восстановления поврежденных и нарезания внутренних и наружных резьб размерами:
M3X0.5, M3X0.6, M4X0.7, M4X0.75, M5X0.8, M5X0.9, M6X0.75, M6X1.0, M7X0.75,
M7X1.0, M8X1.0, M8X1.25, M10X1.25, M10X1.5, M12X1.5, M12X1.75, 1/8NPT27.
Режущие инструменты выполнены из высокоуглеродистой инструментальной стали твердостью HRC 40-55 и не предназначены для первичной обработки резьбовых поверхностей высокоуглеродистых сталей, металлов и материалов, сопоставимых по твердости.
При нарезании резьбы большое значение имеет подготовка поверхности для этой операции и соблюдение технологии. Перед началом работы выберите необходимый режущий инструмент, установите его в оснастку, надежно закрепив вращающимися рукоятками, в разводном воротке или болтом в плашкодержателе. Подготовьте деталь для обработки.
Наружная резьба:
Определите (приблизительно, при помощи напильника) твердость материала детали, подлежащей обработке. Пруток, подготовленный для нарезания резьбы должен иметь диаметр меньше на 0,05-0,1 мм. от номинального размера, указанного на корпусе плашки. Номинальный размер прутка или превышение его может привести к повреждению резьбовой поверхности детали или режущих элементов плашки. Для обеспечения нормального захода плашки торцевая поверхность прутка должна иметь фаску, углом 60град. и длиной не менее 1,5 шага резьбы. При нарезании резьбы удерживайте плашкодержатель строго перпендикулярно к оси детали. Смажьте обрабатываемую поверхность рекомендованной смазкой. Производите обработку поступательно 1/2 оборота вперед, 1/4 оборота назад, освобождая инструмент от образовавшейся стружки. Не наращивайте рычаг воротка. При возникновении ощутимого сопротивления при обработке не пытайтесь увеличить усилие. В процессе обработке не забывайте добавлять смазку.
Внутренняя резьба:
Подготовьте отверстие для обработки. Диаметр сверла определяется по формуле:
Dр-(ШАГхК)
где К- коэффициент, для стали равный 1,1, для пластичных металлов 1,2.
Например: внутренняя резьба М8х1, материал Ст3- 8мм.- (1мм.х1,1) = 6,9 мм.- диаметр сверла. Обработка производится так же, как и при нарезании наружной резьбы, за исключением глубоких отверстий, при обработке которых необходимо периодически освобождать инструмент от стружки, извлекая его из обрабатываемого отверстия.
Смазки, применяемые при ручной обработке резьбовых поверхностей:
Сталь - олеиновая кислота или лярдовое масло (жир).
Серый чугун - всухую, обдув воздухом.
Алюминий - керосин или смесь керосина и лярдового масла 10:1.
Бронза, магний, цинк - керосин.
Латунь - керосин или смесь керосина и лярдового масла 10:1.
Сталь нержавеющая - смесь керосина и лярдового масла 10:1.
Информация об упаковке
Длина_________300см
Ширина_______230см
Высота________50мм
Вес___________1,44кг
