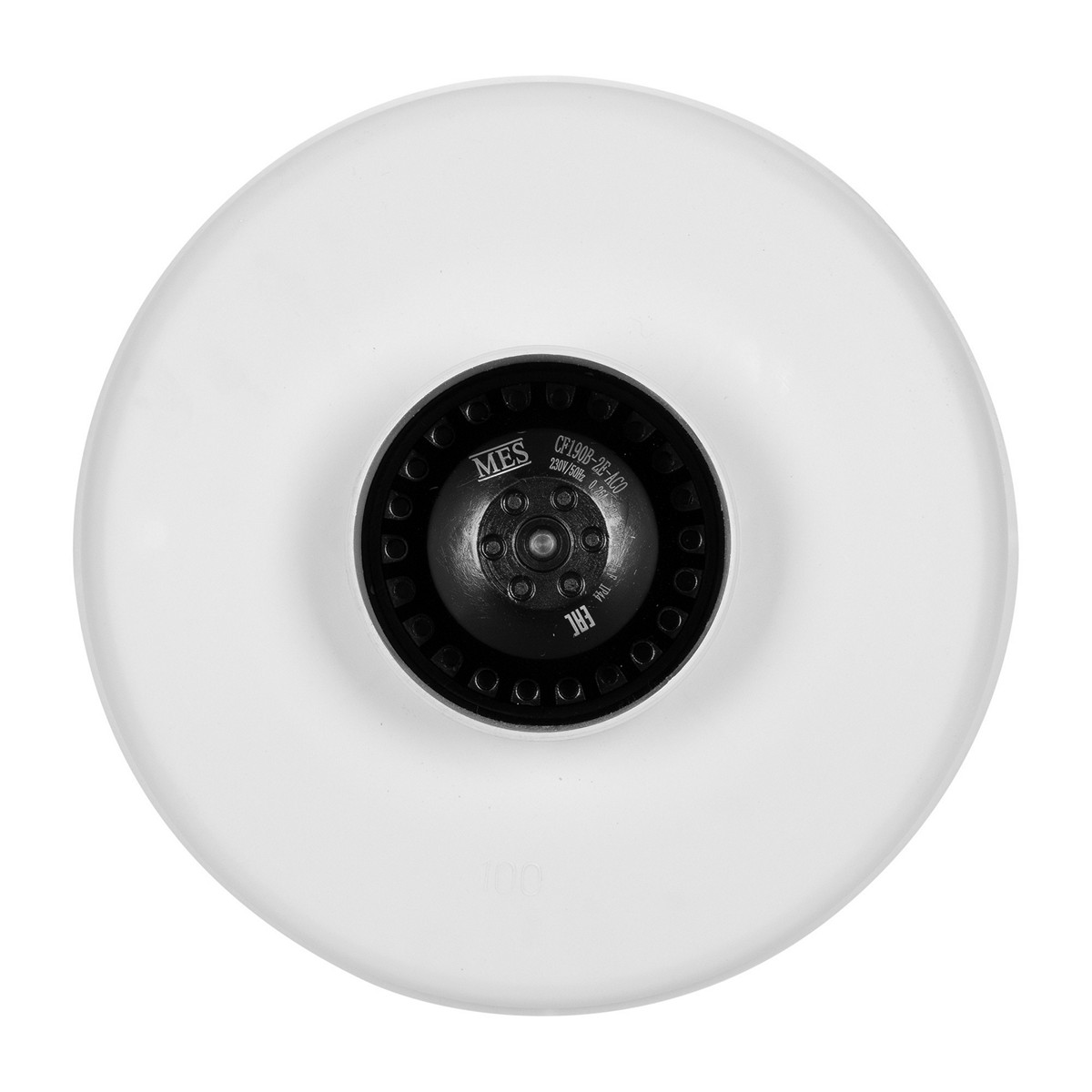

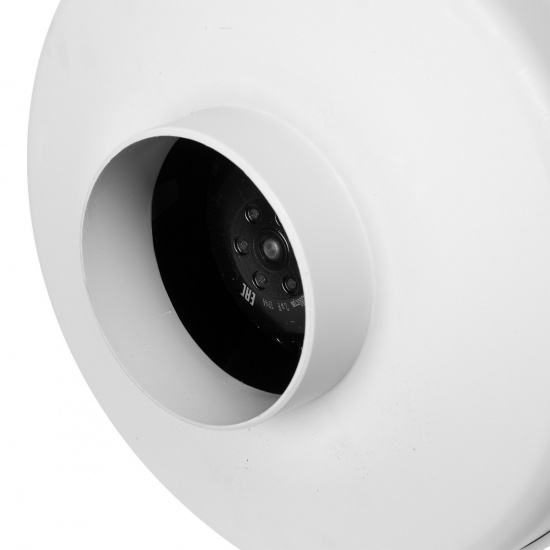

Разъемный корпус вентиляторов серии CFk VIM изготовлен из композиционного материала с повышенными звукопоглощающими и противоударными свойствами. Вентиляторы оборудованы мотор-колесами SHUFT с пластиковой или металлической крыльчаткой с загнутыми назад лопатками. Двигатель - асинхронный с внешним ротором IP44, клеммная коробка IP55. Электродвигатель с рабочим колесом статически и динамически сбалансированы в 2х плоскостях. Шариковые подшипники двигателя не требуют техобслуживания и имеют длительный срок службы. Двигатель вентилятора имеет встроенную термозащиту с автоматическим перезапуском.
Регулирование скорости вентиляторов осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов TRE-T или однофазных плавных регуляторов скорости SRE. К одному регулятору можно подключить несколько вентиляторов при условии, что общий ток вентиляторов не превышает номинальный ток регулятора.
Применяются для перемещения воздуха в круглых каналах систем приточной и вытяжной вентиляции помещений бытового, общественного, административного и промышленного назначения.
Преимущества:
- EXTRA COOLING — технологическое решение с применением компактного блока мотор-колеса в центре воздушной струи, благодаря чему обеспечивается оптимальное охлаждение двигателя и длительный ресурс службы.
- Класс защиты двигателя — IP 44.
- Корпус из композита устойчив к коррозии, обеспечивает снижение веса изделия до 10%.
- Теплостойкий соединительный кабель не содержащий галогенов с дополнительной SIR изоляцией.
Монтаж:
Вентиляторы поставляются готовые подключению. Могут устанавливаться в любом положении, в соответствии с направлением потока воздуха (в соответствии со стрелкой на корпусе вентилятора). Необходимо предусматривать доступ для обслуживания вентилятора.
Подключение электропитания:

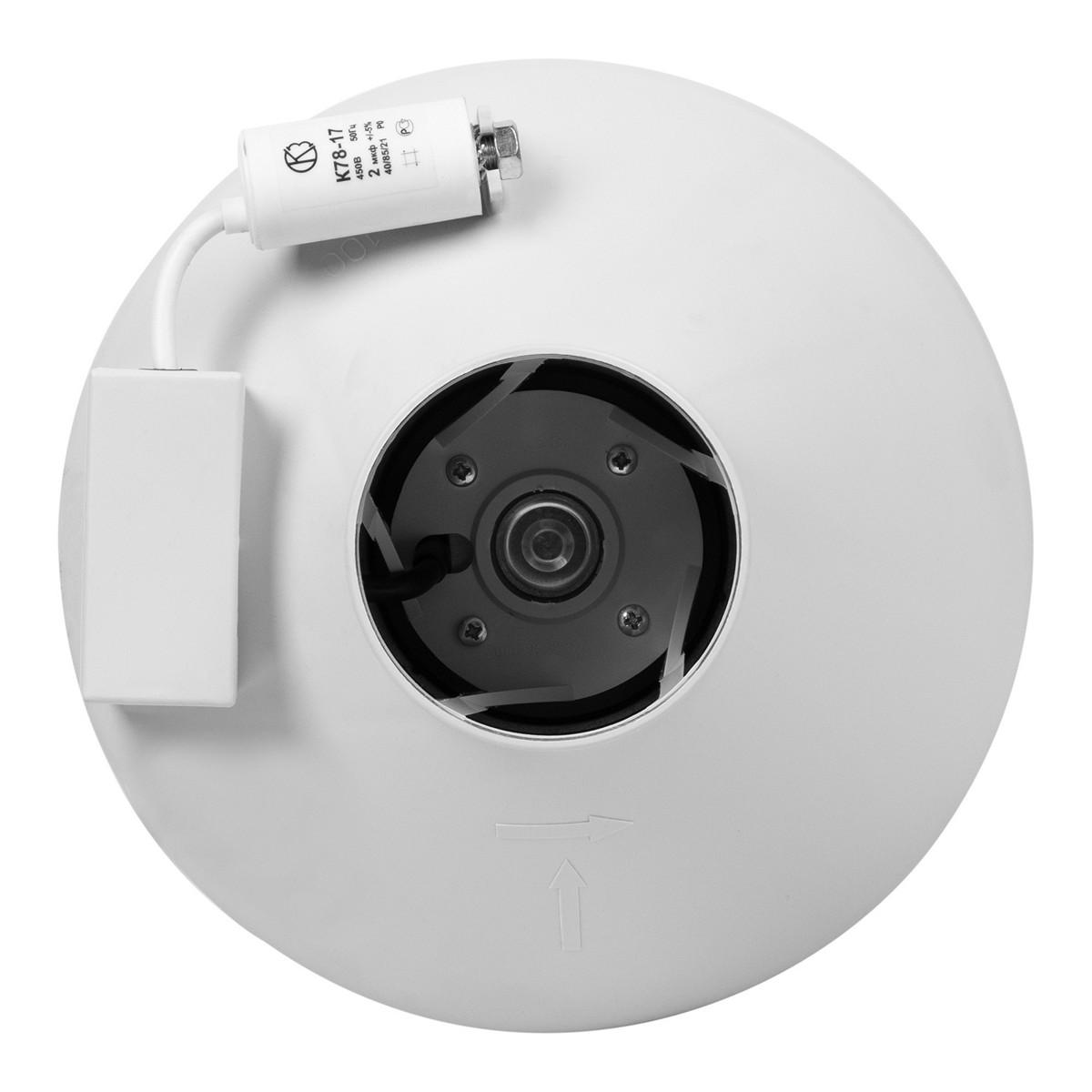

На корпусе вентиляторов находится клеммная коробка для подключения к электрической сети. Необходимо, чтобы подключение вентиляторов выполнял только квалифицированный персонал и в соответствии со схемой подключения.
Уход:
Вентиляторы не требуют специального технического ухода. Единственное требование — чистка крыльчатки.
Сертификат:
Декларация о соответствии ТР ТС.
Схема электрических соединений
Размеры
| Модель | L | D | d |
|---|---|---|---|
| CFk 315 VIM | 284 | 405 | 314 |
Характеристики
Гарантийный срок - 3 года
Серия - CFk VIM
Страна производства - РОССИЯ
Цвет корпуса - Серый кремовый
Тип конструкции вентилятора - Центробежный
Форма корпуса - Стандартная (для подобных товаров)
Материал корпуса - Оцинкованная сталь
Срок службы - 10 лет
Сечение - Круглое
Тип вентилятора - Приточно-вытяжной
Материал крыльчатки - Композит
Макс. производительность (расход) - 610 м3/час
Максимальный уровень шума на выходе - 69 дБ
Частота вращения - 2580 об/мин
Гарантийный документ - Гарантийный талон
Вес товара (нетто) - 4 кг
Высота товара - 26 см
Глубина товара - 38 см
Ширина товара - 38 см
Индикация включения - Нет
Тип дисплея - Нет
Таймер на отключение - Нет
Регулировка скорости вращения вентилятора - Да
Встроенный гигростат - Нет
Тип двигателя - AC
Блок управления - Не предусмотрен
Количество режимов работы - 1
Вариант размещения - Под любым углом
Вид установки (крепления) - Монтаж присоединительный
Напряжение электропитания, В - 230 В
Сетевой кабель - Нет
Макс. напор - 610 Па
Макс. потребляемая мощность, Вт - 85 Вт
Типоразмер - 160 мм
Макс. рабочая температура - 80 °С
Мин. рабочая температура - -40 °С
Область применения - Полупромышленное оборудование
Потребительский класс - Эконом
Эффективен для помещ. площадью до - 305 м2
Уровень шума на входе - 70 дБ
Вид канала - Круглый
Набор крепежных элементов в комплекте - Нет
Пульт управления в комплекте - Нет
Встроенный клапан обратной тяги - Нет
Шумоизолированный - Нет
Вес товара с упаковкой (брутто) - 4.5 кг
Высота упаковки товара - 26 см
Глубина упаковки товара - 38 см
Ширина упаковки товара - 38 см
Класс пылевлагозащищенности - IPX4
Защита от перегрева - Да
Защита от коррозии - Нет
Функция реверса направления потока - Нет
Авто включение/отключение по уровню влажности - Нет
